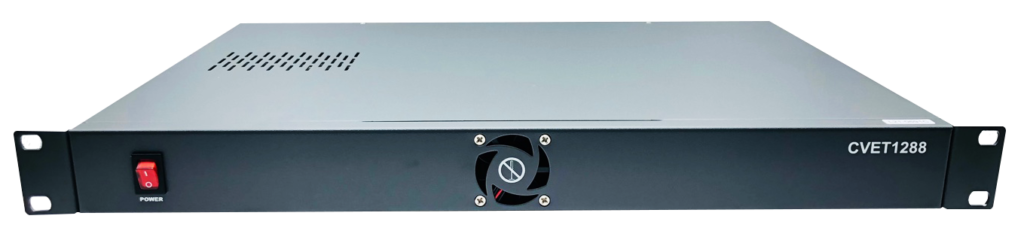

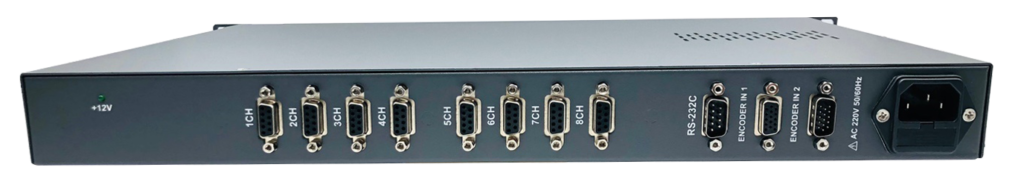

CVET-1288

본 제품은 Encoder 신호를 입력으로 받아 일정한 Counting 주기로 Pulse 신호를 만들고 , 다양한 종 류의 신호 레벨로 변환하여 출력할 수 있으며 , 각 신호 종류에 따라 최대 8 채널의 Trigger 신호를 출 력할 수 있습니다 . 각각의 채널은 독립적으로 설정이 가능하며 , 제어기를 추가 연결하게 되면 Master 제어기로 입력된 엔코더 신호를 Slave 제어기로 전달해서 동기된 출 력 포트의 확장이 가능하게 된다 . 설정된 영역내에서 이동 시 Encoder 의 역회전 Counting 방지 기능이 있어 저속 또는 가 감속 구간에서의 Counting 오류를 방지 할 수 있습니다 . 내부 Clock Generator 는 1Hz 단위로 설정이 가능하여 다양한 주기의 Trigger 신호를 자체적으로 발생시킬 수 있습니다 . 이 기능은 본 제품을 연 결한 후 동작 상태를 확인하는 용도로 사용될 수 있습니다. PC와 RS 232C 시리얼 통신을 사용 하여 정해진 프로토콜에 따라 다양한 파라미터 설정과 명령을 실시간으로 처리가 가능합니다

32bit Counter
Encoder 입력신호의 Digital Filtering 기능
Encoder 입력신호의 Noise Counter 기능
Encoder 역회전 Counting 방지 기능
제어기 추가 시 Encoder 신호를 전달하여 출력 포트 확장 가능
( 단 , Encoder Input 에서 Output 까지 125ns 의 Delay 가 발생된다 .)
1Hz 단위로 설정 가능한 내부 Clock 발생 기능
FPGA 를 이용한 병렬 로직 설계로 각각의 채널의 독립적인 설정 가능
다양한 트리거 출력 신호 : TTL, Line Drive
트리거 출력 신호의 극성 및 길이 설정 기능
Serial EEPROM 을 사용한 파라미터 저장 기능
110 ~ 220V 전원 사용
